Газовые смесители — это оборудование для точного смешения двух и более газов в заданной пропорции. Они применяются в сварке, пищевой промышленности, металлургии, химии, медицине, лабораториях и других процессах, где состав газовой смеси влияет на качество, безопасность и себестоимость производства.

В отличие от готовых смесей в баллонах, газовые смесители позволяют готовить смесь прямо на площадке потребителя. Поэтому предприятие получает гибкость, снижает зависимость от поставок готовых смесей и может быстрее менять состав под технологическую задачу.

Подробнее о выборе оборудования можно прочитать в отдельном материале: как выбрать газовый смеситель.

Что такое газовые смесители

Газовые смесители — это устройства или установки, которые дозируют компоненты смеси и формируют стабильный состав газа на выходе. Источниками газа могут быть баллоны, моноблоки, криогенные емкости, испарители, генераторы азота или централизованные газовые магистрали.

Однако сам источник газа не решает задачу. Важно, чтобы смесь сохраняла стабильный состав при реальном потреблении, пиковых нагрузках и изменении давления в системе.

Зачем нужны газовые смесители

Главная задача смесителя — обеспечить повторяемый состав смеси. Иначе говоря, производство должно получать не «примерно такую» смесь, а контролируемый технологический параметр.

Это особенно важно при переменном расходе. Например, если несколько постов включаются одновременно, потребление резко растет. В этот момент слабая система может потерять точность, а состав смеси начнет отклоняться от заданного значения.

Где применяются газовые смесители

Газосмесительные установки используются в разных отраслях. Однако во всех случаях логика одна: состав газовой среды влияет на результат процесса.

Сварка и металлообработка

В сварочном производстве смесители применяются для приготовления защитных смесей на основе аргона, углекислого газа, кислорода, гелия и водорода.

Такие смеси используются для MIG/MAG-сварки, TIG-сварки, плазменной сварки, пайки, резки и термообработки. При этом состав смеси влияет на стабильность дуги, глубину проплавления, форму шва, разбрызгивание и расход газа.

Пищевая промышленность и MAP-упаковка

В пищевой промышленности смесители применяются для упаковки продуктов в модифицированной газовой среде. Обычно используются смеси азота, углекислого газа и кислорода.

Однако универсальной смеси не существует. Для мяса, рыбы, сыра, хлеба, салатов и готовых блюд требуются разные составы. Если смесь подобрана неверно, упаковка может вздуваться, продукт меняет цвет, а срок хранения сокращается.

Химическая и нефтехимическая промышленность

В химических процессах газ может быть реагентом, защитной средой или частью технологического режима. Поэтому здесь важны точность дозирования, безопасность и совместимость материалов.

Кроме того, при работе с горючими, токсичными или агрессивными газами требуется не только смеситель, но и система защиты: обратные клапаны, предохранительная арматура, вентиляция, газоанализ и аварийные блокировки.

Металлургия и термообработка

В металлургии газовая смесь используется для создания контролируемой атмосферы в печах и технологических линиях. Она может влиять на окисление, восстановление, обезуглероживание, качество поверхности и стабильность процесса.

Следовательно, в таких системах важна не только точность, но и устойчивость работы при длительном непрерывном режиме.

Стекольная промышленность

В производстве стекла газовые смеси применяются при формовании, обработке, полировке и создании специальных атмосфер. Даже небольшие отклонения состава могут повлиять на качество поверхности или режим работы оборудования.

Медицина, фармацевтика и лаборатории

В медицине, фармацевтике и лабораторных процессах требования к чистоте, точности и документированию выше, чем в большинстве промышленных задач.

Поэтому здесь недостаточно просто настроить расход. Нужны контроль состава, валидация, периодическая проверка и понятная документация.

Газовые смесители: принципы работы

Существует несколько основных принципов смешения газов. Выбор зависит от точности, расхода, давления, количества компонентов и режима потребления.

Смешение по давлению

В этом случае компоненты дозируются через контроль давления. Такой подход может применяться в простых системах или при подготовке отдельных партий смеси.

С одной стороны, схема достаточно простая. С другой стороны, точность ограничена, особенно если расход меняется во времени.

Смешение по объемному расходу

При этом методе давление сначала стабилизируется, а затем регулируется расход каждого газа. Это один из распространенных вариантов для промышленных систем.

Однако такая схема требует стабильного входного давления. Если редуцирование выполнено плохо, точность смеси также будет нестабильной.

Смешение по массовому расходу

В более точных системах применяются массовые расходомеры и контроллеры расхода. Такой подход обеспечивает хорошую повторяемость и удобную интеграцию с автоматикой.

Тем не менее, массовые системы дороже. Кроме того, они требуют чистого газа, грамотной настройки и регулярного обслуживания.

Когда готовые смеси в баллонах уже не подходят

Готовые газовые смеси в баллонах удобны для лабораторий, небольшого потребления и разовых задач. Однако при регулярном промышленном использовании они часто становятся дорогим и негибким решением.

Газовые смесители нужны, если расход высокий, состав смеси меняется, производство работает непрерывно или требуется несколько рецептов.

Кроме того, смеситель позволяет снизить зависимость от логистики готовых смесей. Предприятие получает возможность готовить смесь на месте из базовых газов.

Главная ошибка при выборе газового смесителя

Частая ошибка — выбирать смеситель только по каталогу. Например, по количеству газов, максимальному расходу и заявленной точности.

На практике этого недостаточно. Смеситель может соответствовать паспорту, но плохо работать в реальной системе.

Почему паспортных данных мало

Паспортные характеристики обычно показывают работу оборудования в нормальных условиях. Однако производство редко работает идеально.

Расход может резко меняться. Давление может проседать. Несколько потребителей могут включаться одновременно. Из-за этого фактический состав смеси начинает отклоняться.

Что нужно проверять до покупки

Перед выбором оборудования нужно оценить не только смеситель, но и всю систему газоснабжения.

• Какие газы будут смешиваться.
• Сколько компонентов входит в смесь.
• Какой нужен рабочий и пиковый расход.
• Какое давление доступно на входе.
• Какое давление требуется потребителю.
• Есть ли резкие изменения потребления.
• Нужен ли газоанализатор.
• Нужна ли интеграция с PLC или SCADA.
• Какие требования есть по безопасности.

Ключевые параметры выбора

Правильный выбор газового смесителя начинается с технического анализа. Ниже приведены основные параметры, которые нельзя игнорировать.

Состав газов

Прежде всего нужно определить, какие газы будут смешиваться. Инертные, горючие, окислители, токсичные, агрессивные и высокочистые газы требуют разных материалов, клапанов, уплотнений и мер безопасности.

Количество компонентов

Смесь из двух газов — это одна задача. Смесь из трех, четырех и более компонентов — уже другая система.

Чем больше компонентов, тем выше требования к регулированию, автоматике, калибровке и контролю.

Расход газа

Важно учитывать не только средний расход, но и пиковую нагрузку. Именно пики чаще всего разрушают стабильность состава.

Например, если смеситель обслуживает несколько потребителей, нужно анализировать одновременный отбор. Иначе система будет работать нормально только на части режимов.

Давление газа

Стабильное давление на входе — базовое условие нормальной работы смесителя. Поэтому качество редуцирования напрямую влияет на точность смеси.

Если давление перед смесителем скачет, даже хороший смеситель не сможет обеспечить стабильный результат.

Требуемая точность

Не каждой задаче нужна максимальная точность. Для некоторых сварочных процессов достаточно одного уровня. Для лабораторий, медицины, фармацевтики или калибровочных газов требования будут значительно выше.

Следовательно, точность нужно выбирать не по принципу «чем больше, тем лучше», а по требованиям процесса.

Газоанализ и контроль качества

В ответственных процессах нужен газоанализатор. Он показывает фактический состав смеси, а не только расчетное значение.

Благодаря этому оператор видит отклонения до появления брака, остановки линии или аварийной ситуации.

Автоматизация

Современные газосмесительные системы могут интегрироваться с PLC, SCADA и системами удаленного мониторинга.

Это позволяет выбирать рецепты, записывать параметры, получать аварийные сигналы и контролировать работу оборудования в реальном времени.

Стандартный смеситель или индивидуальная система

Стандартный смеситель подходит для типовых задач. Например, если газы понятны, расход стабилен, давление известно, а требования к контролю умеренные.

Однако при переменном расходе, нескольких потребителях, сложной автоматике или специальных требованиях безопасности стандартного решения может быть недостаточно.

Когда нужна индивидуальная система

Индивидуальная система требуется, если нужно учитывать реальные режимы работы производства, существующую инфраструктуру и требования конкретного процесса.

• Несколько точек потребления.
• Высокие пики расхода.
• Несколько рецептов смеси.
• Газоанализ после смесителя.
• Интеграция с автоматикой.
• Работа с горючими или агрессивными газами.
• Необходимость регистрации параметров.

В таких случаях ошибка часто заключается не в выборе плохого бренда, а в попытке применить стандартный смеситель к нестандартной задаче.

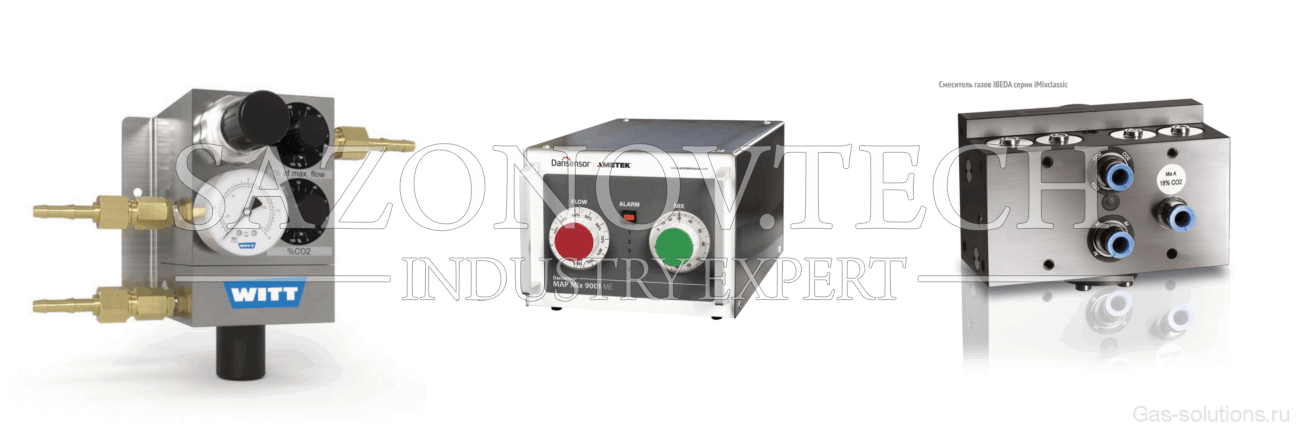

Производители газовых смесителей и оборудования для газоснабжения

На рынке представлено несколько сильных европейских производителей газосмесительного, расходомерного и газорегулирующего оборудования. Однако выбирать бренд нужно после анализа процесса, а не до него.

WITT-Gasetechnik

WITT-Gasetechnik — один из известных производителей газовых смесителей, газоанализаторов, систем контроля и оборудования для MAP-упаковки, сварки и промышленного применения.

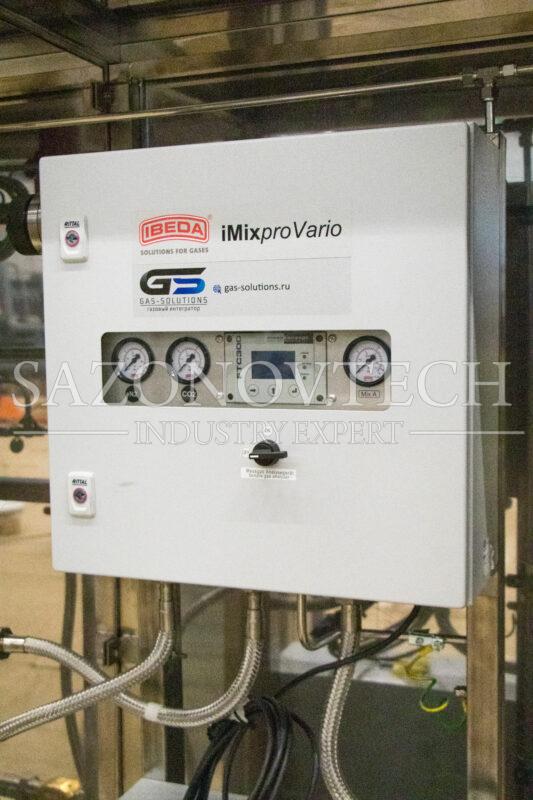

IBEDA

IBEDA производит оборудование для газовой безопасности, газоснабжения, газовых рамп, смесителей и компонентов для работы с техническими газами.

LT GASETECHNIK

LT GASETECHNIK специализируется на газовых смесителях, газотехнических системах, арматуре и индивидуальных решениях для промышленных процессов.

Everwand

Everwand — немецкий производитель и поставщик решений для технических, чистых и специальных газов. В проектах газоснабжения оборудование Everwand может применяться как часть общей системы: шланги, редуцирование, газовая арматура, рампы, компоненты для высоких и низких давлений.

Bronkhorst

Bronkhorst известен решениями для измерения и регулирования массового расхода газов и жидкостей. Такое оборудование часто используется в точных дозирующих и лабораторных системах.

Parker Hannifin

Parker Hannifin производит широкий спектр промышленной арматуры, регуляторов, клапанов, фильтров и компонентов для газовых и жидкостных систем.

AMETEK MOCON

AMETEK MOCON выпускает аналитическое оборудование для контроля газов, упаковки, проницаемости и качества газовой среды.

Почему дешевые аналоги часто не решают задачу

Внешне многие газовые смесители похожи. Корпус, регуляторы, ротаметры, клапаны и дисплей могут создавать впечатление одинакового уровня.

Однако в эксплуатации разница проявляется быстро. Один смеситель удерживает состав при переменном расходе, другой начинает давать отклонения. Один стабильно работает годами, другой требует постоянной перенастройки.

Где проявляется разница

• Стабильность состава при изменении расхода.
• Качество клапанов и регуляторов.
• Повторяемость настроек.
• Чувствительность к загрязнениям.
• Устойчивость к перепадам давления.
• Качество автоматики.
• Доступность сервиса и запасных частей.

Для простых задач бюджетное решение может быть допустимым. Но для непрерывного производства, пищевой упаковки, сварочных линий, химии, медицины и точных процессов экономия часто превращается в потери.

Газовый смеситель как часть системы газоснабжения

Газовый смеситель не исправляет ошибки всей системы. Если перед ним нестабильное давление, грязный газ или неправильно подобранные трубопроводы, точность будет условной.

Поэтому правильная система включает не только смеситель, но и редуцирование, фильтрацию, предохранительную арматуру, ресиверы, трубопроводы, газоанализ, автоматику и документацию.

Что должно быть в рабочей системе

• Стабильные источники газа.
• Правильно подобранные редукторы.
• Фильтрация при необходимости.
• Обратные клапаны.
• Предохранительная арматура.
• Ресивер или буферная емкость.
• Контроль давления и расхода.
• Газоанализатор для ответственных процессов.
• Аварийные сигналы и блокировки.

Практический вывод

Газовые смесители нужны не для того, чтобы просто смешать два газа. Они нужны для управления технологическим процессом.

Правильный выбор зависит от состава газов, расхода, давления, точности, режима потребления, требований безопасности и контроля качества.

Поэтому сначала нужно анализировать процесс. Затем следует рассчитывать параметры системы. Только после этого имеет смысл выбирать производителя и конкретную модель оборудования.

Инженерная помощь в подборе газового смесителя

Я помогаю подбирать и проектировать системы смешения газов для промышленных задач: сварка, пищевая упаковка, металлургия, химические процессы, стекольное производство, лаборатории и специальные применения.

Работа включает анализ задачи, расчет расхода и давления, выбор принципа смешения, подбор оборудования, проверку существующей системы газоснабжения, интеграцию смесителя в производственную линию и подготовку технического задания.

Для технического запроса можно написать на почту: info@sazonov.tech

FAQ

Что такое газовый смеситель?

Газовый смеситель — это устройство или установка для смешения двух и более газов в заданной пропорции. Он применяется там, где нужен стабильный состав газовой смеси для технологического процесса.

Где применяются газовые смесители?

Газовые смесители применяются в сварке, пищевой промышленности, металлургии, химии, энергетике, медицине, стекольном производстве, лабораториях и системах контроля качества.

Когда выгоднее использовать смеситель вместо готовой смеси в баллонах?

Смеситель выгоден при регулярном потреблении, большом расходе, переменном составе смеси или необходимости снизить стоимость газа за счет приготовления смеси на месте.

От чего зависит точность газового смесителя?

Точность зависит от принципа смешения, стабильности входного давления, качества расходомеров, клапанов, автоматики, настройки системы и режима потребления газа.

Можно ли использовать один смеситель для разных смесей?

Да, если оборудование поддерживает несколько рецептов и подходит по газам, расходу, давлению и требованиям безопасности. Но это должно быть предусмотрено на этапе подбора.

Нужен ли газоанализатор после смесителя?

Для ответственных процессов — да. Газоанализатор подтверждает фактический состав смеси и позволяет выявлять отклонения до появления брака или аварийной ситуации.
