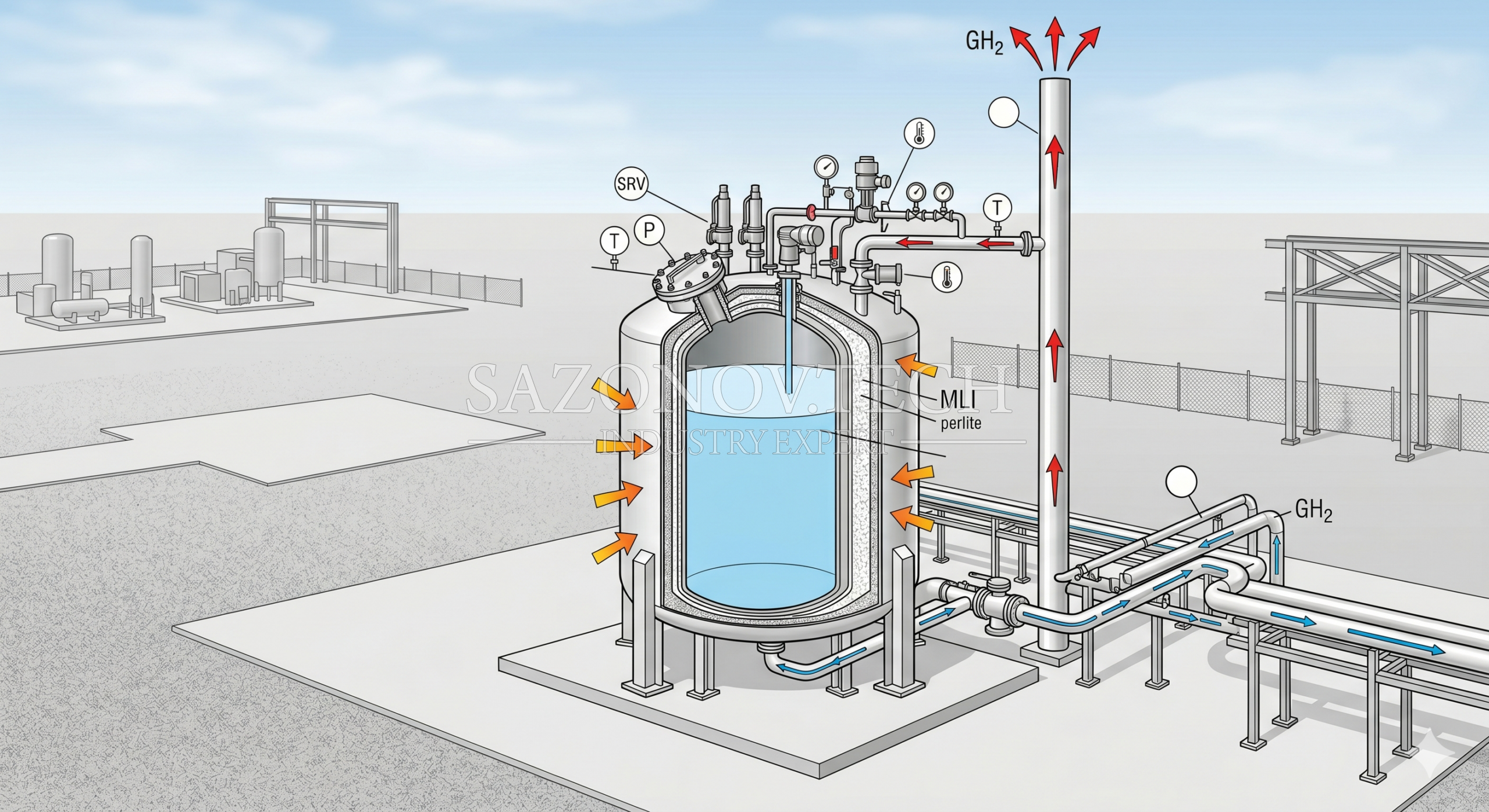

Жидкий водород — это не вопрос «опасно или нет». Это вопрос контроля потерь и управления рисками. Основные финансовые потери происходят не при авариях, а в штатной эксплуатации: испарение, ошибки проектирования, нестабильные режимы работы.

Аварии — это уже следствие. Причина — системные инженерные ошибки.

Физика процесса, которая определяет всё

Жидкий водород работает в условиях, где стандартные инженерные подходы перестают работать:

• температура кипения: около 20 K;
• плотность: около 70 кг/м³;
• 1 литр жидкого водорода даёт около 850 литров газообразного водорода;
• диапазон воспламенения: 4–75%;
• минимальная энергия воспламенения: 0,019 мДж.

Любой теплоприток приводит к испарению. Испарение приводит к росту давления. Давление приводит к сбросу или аварии.

Система всегда находится в динамике.

Реальные диапазоны расхода и потерь

В реальных проектах:

• потребление: 50–10 000 кг/сутки;
• BOIL-OFF при хорошем уровне системы: 0,2–0,6%/сутки;
• BOIL-OFF при типовой промышленной эксплуатации: 0,8–1,5%/сутки;
• потери при перекачке: до 2%.

Пример:

Резервуар 50 м³ содержит примерно 3500 кг жидкого водорода. Потери 1% составляют 35 кг/сутки.

Даже при цене 5 €/кг это:

• 175 €/сутки;
• около 64 000 €/год.

Это не авария. Это штатная эксплуатация без оптимизации.

Факторы, которые реально влияют

Конверсия орто-водорода в пара-водород

Процесс сопровождается выделением тепла. Это ускоряет испарение и влияет на рост давления в резервуаре.

Диффузия

Водород проходит через микронеплотности, которые для других газов могут считаться практически герметичными.

Конденсация воздуха

Жидкий водород охлаждает окружающие поверхности до температур, при которых воздух конденсируется и может становиться кислородно-обогащённым. Это создаёт дополнительный пожарный и взрывной риск.

Тепловые мосты

Значительная часть теплопритоков приходится не на корпус резервуара, а на арматуру, опоры, трубные вводы и неудачно выполненные соединения.

Давление

Давление в системе меняется не линейно. Оно зависит от режима потребления, уровня заполнения, погодных условий, состояния изоляции и частоты операций по сливу и наполнению.

Ветер и рельеф

Рассеивание водорода зависит от направления ветра, наличия стен, навесов, приямков, технологических эстакад и близлежащих зданий.

Типовые ошибки на производстве

• вентиляционная труба расположена без учёта рассеивания газового облака;
• заземление выполнено формально;
• выбраны материалы без оценки водородной хрупкости;
• отсутствует контроль фактического BOIL-OFF;
• оборудование размещено рядом со стенами или под навесами;
• перед вводом в эксплуатацию не обеспечен контроль остаточного кислорода;
• предохранительная арматура не проверяется в реальных режимах;
• P&ID не соответствует фактической обвязке.

Результат — система работает, но нестабильно, с повышенными потерями и скрытыми рисками.

Теория против реальной эксплуатации

Теоретическое допущение	Что происходит на практике
Изоляция резервуара решает проблему потерь	Основные потери часто возникают в узлах, арматуре и трубопроводах
Водород быстро поднимается вверх и рассеивается	Холодный водород может временно накапливаться в низких зонах
Давление стабильно	Давление зависит от переходных режимов и может расти скачкообразно
Материалы устойчивы	Часть материалов становится хрупкой при криогенных температурах
Проектная схема соответствует эксплуатации	Фактическая схема часто изменяется после монтажа и модернизаций

Основная ошибка — проектирование под стационарный режим. Жидкий водород работает в переходных режимах.

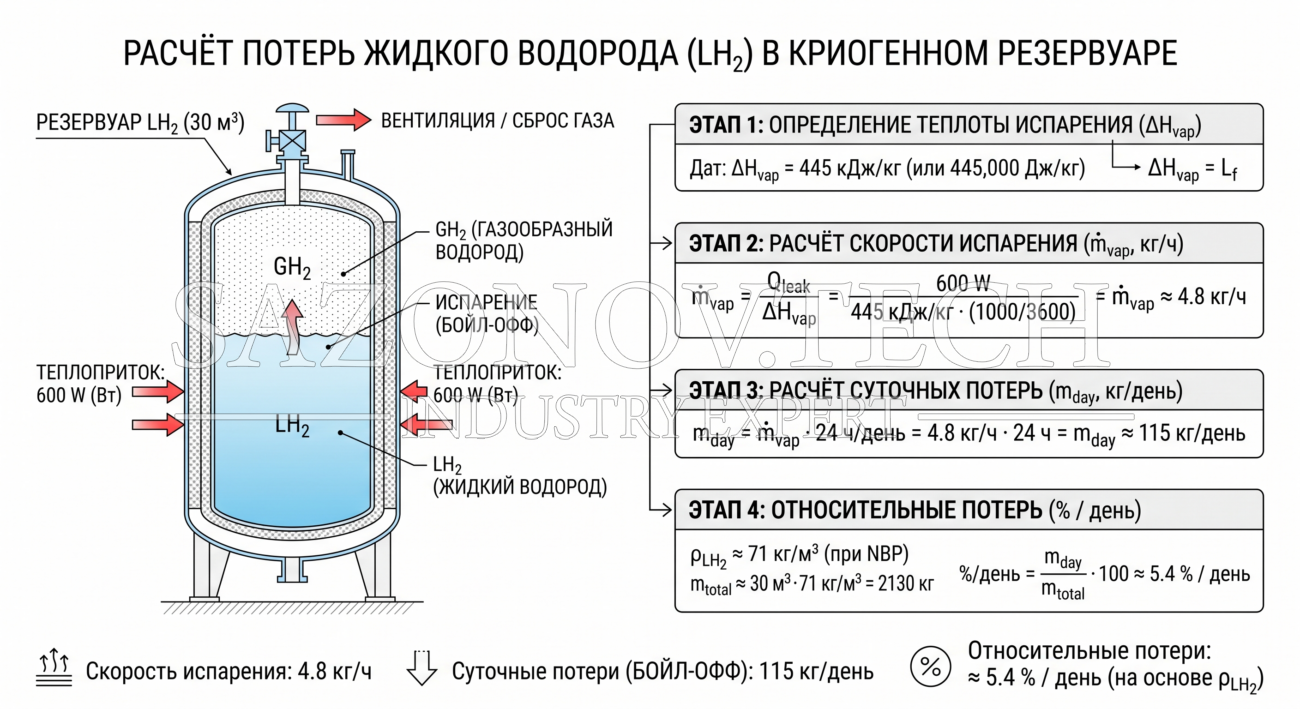

Приближённый инженерный расчёт потерь

Исходные данные:

• объём резервуара: 30 м³;
• масса жидкого водорода: около 2100 кг;
• теплоприток: 600 Вт;
• теплота испарения: около 445 кДж/кг.

Расчёт:

600 Дж/с × 3600 с = 2 160 000 Дж/час

2 160 000 / 445 000 ≈ 4,8 кг/час

Суточные потери:

4,8 × 24 ≈ 115 кг/сутки

Для резервуара с запасом около 2100 кг это больше 5% в сутки.

Такая система технически может работать. Экономически — нет.

Как выявить перерасход

Перерасход жидкого водорода нельзя определить по одному расходомеру. Нужен баланс системы.

Признаки:

• давление растёт быстрее расчётного;
• часто срабатывают предохранительные клапаны;
• появляется локальное обледенение;
• расход нестабилен при стабильной загрузке производства;
• частота поставок выше, чем следует из производственного плана.

Методы контроля:

• баланс массы: поставлено / использовано / сброшено;
• анализ трендов давления;
• температурный контроль критических участков;
• контроль частоты сбросов;
• сравнение фактического расхода с технологической нормой.

Без этих данных система не управляется. Она просто потребляет водород.

Как снизить расход без банальных мер

Разделить потоки

Разные потребители не должны тянуть систему в разные режимы. Высокий, средний и импульсный расход требуют разной логики подачи.

Оптимизировать вентиляцию

Вентиляционная труба должна выводить газ в безопасную зону. Для жидководородных систем применяется высота порядка 7 м над уровнем земли или 3 м выше верхней точки резервуара — выбирается большее значение.

Стабилизировать режимы

Частые циклы «почти пусто — полный резервуар» ухудшают тепловой режим. Стабильный уровень хранения снижает скачки давления.

Убрать тепловые мосты

Опоры, фланцы, клапаны и трубные вводы должны рассматриваться как основные зоны теплопритока, а не как второстепенные детали.

Использовать BOIL-OFF

Испарившийся водород можно возвращать в процесс, компримировать или использовать как технологический газ. Сброс — самый примитивный режим эксплуатации.

Актуализировать P&ID

Проектная схема должна соответствовать фактической системе. После монтажа, модернизаций и ремонтов это почти никогда не происходит автоматически.

Материалы и водородная хрупкость

В жидководородных системах материал выбирается не только по давлению и температуре. Важно учитывать водородную хрупкость, остаточные напряжения, качество сварных швов и поведение материала при криогенных температурах.

Для внутренних сосудов обычно применяются аустенитные нержавеющие стали 300-й серии. Но даже они требуют контроля технологии изготовления, особенно в зонах холодной деформации, сварки и концентрации напряжений.

Следы инструмента, надрезы, резкие переходы сечений и дефекты сварки становятся стартовыми точками разрушения.

Вентиляция, сбросы и безопасные расстояния

Безопасные расстояния нельзя назначать только по таблице. Они зависят от:

• объёма хранения;
• давления;
• конфигурации трубопроводов;
• размеров арматуры;
• высоты вентиляционной трубы;
• направления ветра;
• наличия стен и препятствий;
• риска локального избыточного давления при воспламенении.

Стена не всегда повышает безопасность. В ряде случаев она ухудшает рассеивание и создаёт зону накопления газа.

Пуск, продувка и ввод в эксплуатацию

Перед подачей водорода из системы должен быть удалён кислород. Обычно применяют продувку инертным газом — азотом или гелием — с последующим контролем остаточного кислорода.

Для жидководородных систем критично не просто «продуть», а подтвердить, что кислород удалён из всех тупиковых участков, приборных линий, обвязки и участков с низким расходом.

Формальная продувка без схемы клапанов не гарантирует безопасности.

Что показывает инженерный аудит

Аудит жидководородной системы обычно выявляет не одну крупную ошибку, а цепочку малых отклонений:

• резервуар работает вне оптимального диапазона заполнения;
• часть сбросов считается нормальной эксплуатацией;
• вентиляционная труба расположена по монтажной логике, а не по логике риска;
• нет баланса BOIL-OFF;
• схема P&ID не соответствует факту;
• персонал знает инструкции, но не понимает переходные режимы;
• технические изменения не отражены в документации.

Именно эта сумма мелких факторов создаёт перерасход и риск.

Ключевой вывод

Жидкий водород — это не резервуар и не комплект арматуры. Это динамическая криогенная система с постоянным испарением, изменением давления, теплопритоками и риском воспламенения.

Если система спроектирована как статическая, она будет:

• терять продукт;
• сбрасывать газ;
• работать нестабильно;
• создавать скрытые риски;
• деградировать быстрее расчётного срока.

Разница между «работает» и «работает безопасно и экономически эффективно» определяется не брендом резервуара, а глубиной инженерной проработки всей системы.
